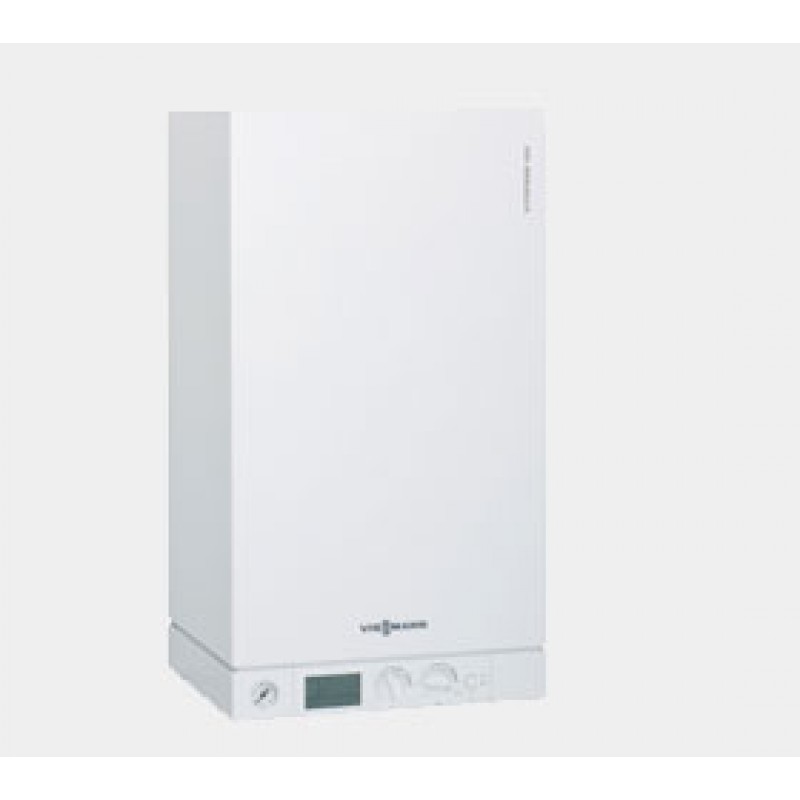

Viessmann Kotel Vitopend 100 WH 1B368 kombinovaný 24kW

Popis

Nástěnný plynový turbo kombinovaný kotel s modulovaným atmosférickým hořákem

Pro provoz závislý na vzduchu v místnosti: 10,5 až 24 kW

jmenovitý tepelný výkon:

– typ WH1B: 10,5 až 24 kW
Vitopend 100-W představuje správnou odpověď a řešení. Vitopend 100-W je díký svým malým rozměrům mimořádně nenáročný na prostor a je možné jej bez problémů nainstalovat třeba i do stříní a výklenků, například v odkládacích prostorech, koupelnách nebo kuchyní – nejsou potřebné žádné boční servisní odstupy.

Nabídka termických kotlů Vitopend 100-W
Plynový topný kotel
Pro provoz závislý na vzduchu v místnosti: 10,5 až 24 kW
Plynový kombinovaný kotel

Jeho velmi kompktní rozměry a minimální provozní hlučnost umožňují jednoduchou integraci do obytného prostoru.

Jednoduchá montáž

Nízká hmotnost a vícezástrčkový systém umožňující mimořádně jednoduchou montáž. Není potřebný žádný boční servisní odstup.

Klasifikace jako nízkoteplotní topný kotel podle směrnice EU 92/42 o účinnosti.

Mimořádně nenáročný na servis a údržbu

Hydraulická jednotka AquaBloc s vícezástrčkovým systémem: všechny údržbově relevantní komponenty jsou přístupné a vyměnitelné z přední části.

Snadná výměna

Jednoduchá adaptace na stávající instalace díky dostatečnému odstupu přípojek 125 mm od stěny.

Spolehlivost a dlouhá životnost – Made in Germany

Jako velkosériový výrobce s dlouholetými zkošenostmi s výrobou nástěnných kotlů víme, co je podstatné. I cenově mimořádně atraktivní kotel Vitopend 100-W důsledně splňuje naše nároky na kvalitu produktů a výkonů. Proto jsou nástěnná zařízení společnosti Viessmann sysnonymem inovativní techniky, výkonu, spolehlivosti a také dlouhé životnosti.

Jednoduchá obsluha

Užívatelsky nenáročné otočné ovladače umožňují rychlé nastavení teploty pitné nebo topné vody. Tlak systému a teplota topné vody jsou zobrazeny pomocí kombinovaného teploměru a manometru. Kotel Vitopend 100-W je vybaven systémem interní diagnostiky, který různou kombinací svítících LED diod umožňuje rozpoznání nejčastějších provozních a servisních stavů.

Funkce regulační jednotky

Jednotka elektronické regulace kotlového okruhu pro provoz při zvýšené teplotě kotlové vody je v kotli Vitopend 100-W již zabudována. Integrováno je i monitorování mrazu a diagnostický systém.


Technické údaje
Plynový nástěnný kotel a plynový kombinovaný kotel
rozmezí jmenovitého tepelného výkonu při vytápění místností/ohřevu pitné vody kW 10,5-24
jmenovité tepelné zatížení kW 11,7-26,7
účinnost
při plném zatížení (100 %) % 90,0
při dílčím zatížení (30 %) % 89,7
energetická účinnost podle 92/42 EWG nízká teplota
NOx třída 3
CO emise při plném zatížení mg/kWh < 100
připojovací tlak plynu
zemní plyn mbar 20/25
zkapalněný plyn mbar 30-37/50
max. přípust. připojovací tlak plynu
zemní plyn H/LL mbar 30
zkapalněný plyn mbar 57,5
max. elektr. příkon (včetně oběhového čerpadla)
provoz závislý na vzduchu v místnosti W 92
provoz nezávislý na vzduchu v místnosti W 128
provozní napětí V/Hz 230/50
elektrická třída ochrany IP X4D
max. nastavitelná teplota kotle °C 76
přípust. provozní tlak bar 0,8 až 3
membránová expanzní nádoba
objem l 6
přetlak bar 0,8
objem kotle Vitopend l 1,2
průtokový ohřívač (jen plynový kombinovaný kotel)
max. provozní tlak bar 10
trvalý výkon pitné vody kW 24
odběrné množství (?T = 30 K) litrů/min 11,5
výtoková teplota nastavitelná °C 30-57
připojovací hodnoty vztažené k max. zatížení
zemní plyn H m3/h 2,83
zemní plyn LL m3/h 3,28
zkapalněný plyn kg/h 2,09
potřebný dopravní tlak při provozu závislém na vzduchu v místnosti Pa 1,5
zbytkový dopravní tlak ventilátoru spalin při provozu nezávislém na vzduchu v místnosti Pa 100
přípojka spalin při provozu závislém na vzduchu v místnosti O mm 130
přípojka odvodu spalin/přívodu vzduchu při provozu nezávislém na vzduchu v místno sti

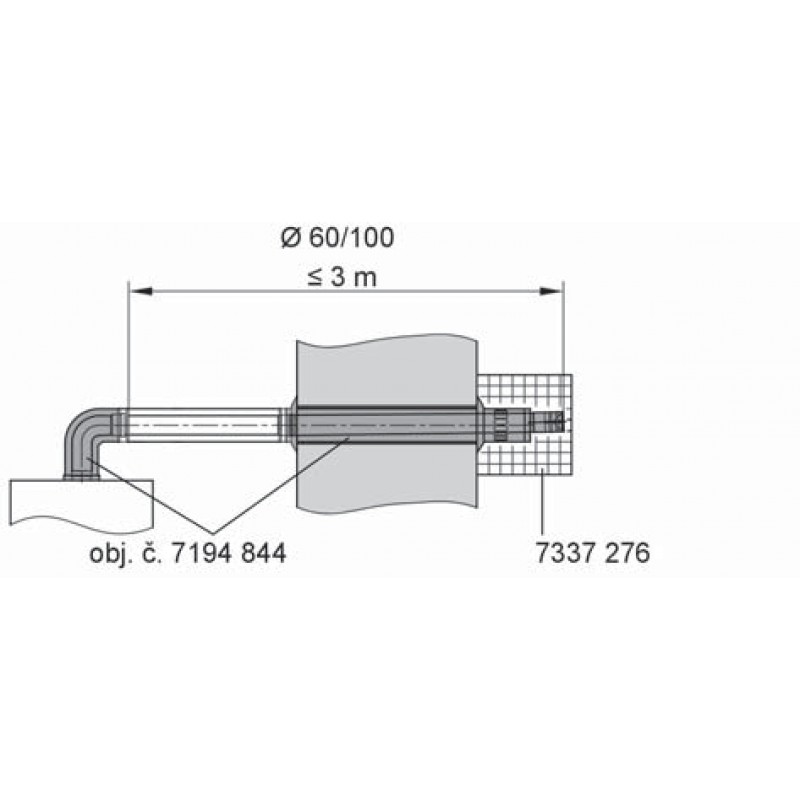

koaxiální O mm 60/100
paralelní O mm 80/80
rozměry
délka mm 340
šířka mm 400
výška mm 725
výška s krytem armatury mm 796
hmotnost plynového 39 nástěnného/kombinovaného kotle
provoz závislý na vzduchu v místnosti
