DRAŽICE Solární komplet DZD S 200 bez zásobníku (OKC 200) 106010202

Popis

DRAŽICE Solární komplet DZD S 200 bez zásobníku (OKC 200) 106010202

Technické parametry DZD S 200:
Solární panel: 2 ks DZ 3000 S
Solární regulátor: DX4101
Čerpadlová jednotka: Regusol II L130
Expanzní nádoba: 12 litrů
Teplonosná kapalina Thesol: 25 litrů

Komplet dále obsahuje spojovací materiál pro připojení kolektorů, kotevní systém pro upevnění kolektorů na šikmou střechu a 30 metrů nerezového izolovaného potrubí.

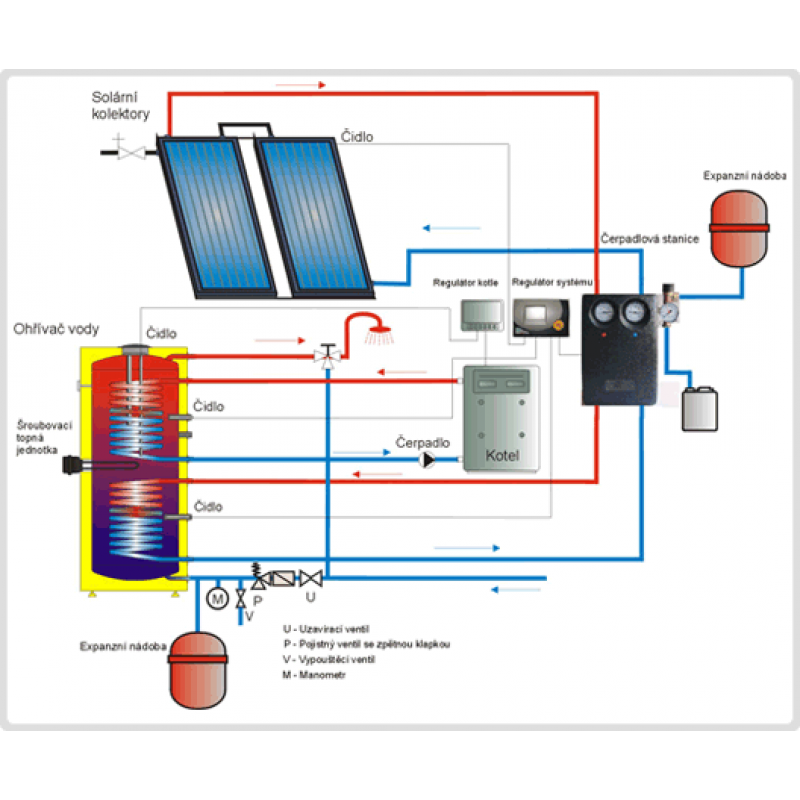

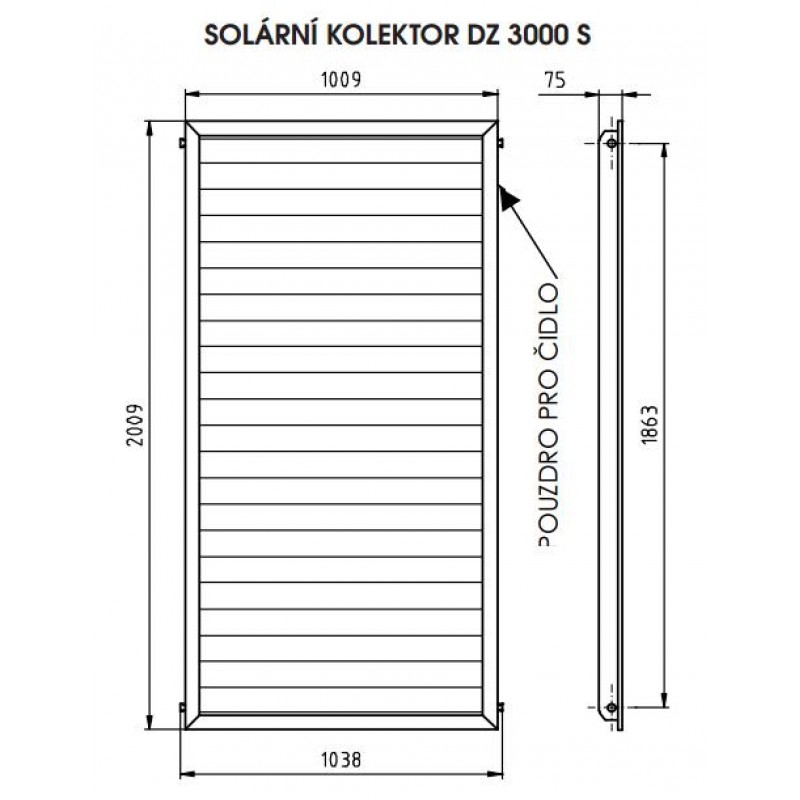

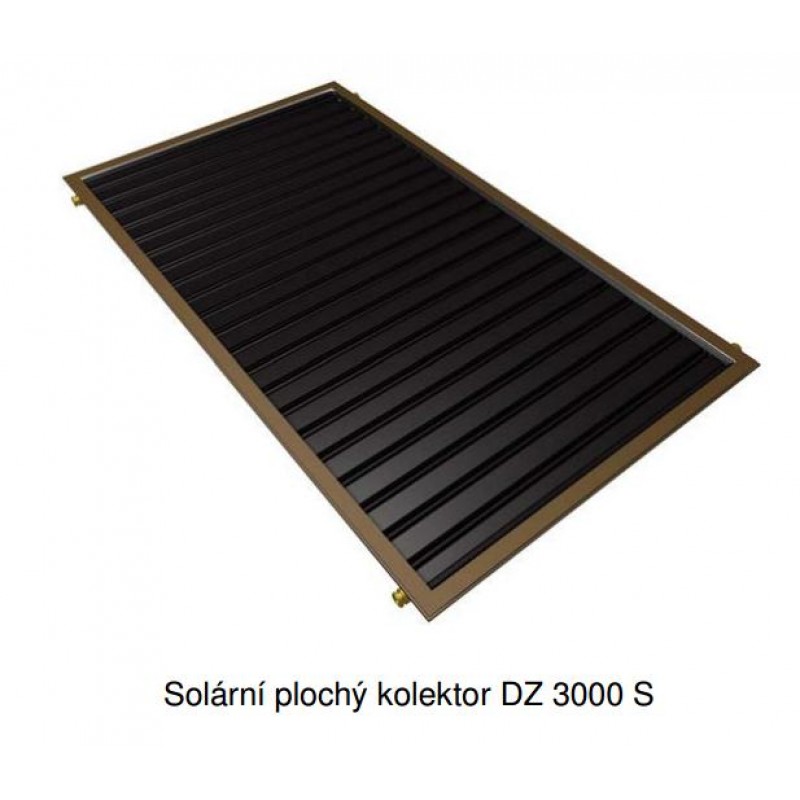

Solární panel DZ 3000 S
Popis: Plochý kolektor, určený pro solární systémy s oběhovým čerpadlem. Instaluje se ve vertikální poloze. Kolektory se spojují paralelně, maximálně 10 kolektorů v jedné řadě. Dodává se s přírubovými vývody. Kolektory se připojují k hydraulickému okruhu
rychlospojkami průměr 26 mm.

Konstrukce: Kompaktní lisovaná skříň z Al-Mg plechu, v které je upevněno bezpečnostní solární sklo pomocí zasklívacího rámu z nekorodujících hliníkových profilů.

Absorbér: Tvarovaný hliníkový plech se selektivní konverzní vrstvou, který obepíná meandr z měděné trubičky.

Technické parametry DZ 3000 S:
Půdorysná plocha: 2,03 m2
Absorpční plocha: 1,78 m2
Spojovací rozměr: 1 040×2 040 mm
Hmotnost: 36 kg
Obsah kapaliny: 1,6 l
Max.přetlak teplonosné kapaliny: 600 kPa
Doporučený průtok teplonosné kapaliny: 30–100 l/h na jeden kolektor
Připojovací vývody: přírubové pr. 26 mm
Jímka teplotního snímače: pro sensor pr. 6 mm
Krycí sklo: solární bezpečnostní, síla 4 mm
Skříň kolektoru: výlisek z Al-Mg plechu
Tepelná izolace: minerální vlna
Selektivní konverzní vrstva: ALOx (černý)
Solární absorbivita AM1.5: 95 %
Solární emisivita 82%: 13 %
Optická účinnost: 81 %
Doporučená pracovní teplota: do 100 °C
Stagnační teplota(při záření 1000 W/m2 a teplotě okolí 30°C): 170 °C
Minimální roční energetický zisk z 1m2 plochy kolektoru: 525 kWh/m^2rok
Lineární součinitel tepelné ztráty kolektoru a1: 4,843 W/m2.K
Kvadratický součinitel tepelné ztráty kolektoru a2: 0,0185 W/m2.K2

Čerpadlová jednotka REGUSOL
Solární instalační jednotka REGUSOL II. – dvojvětvová je určená pro nátokovou (hnací) a vratnou větev primárního okruhu v solárních zařízeních pracujících se slunečními kolektory na ohřev pitné vody. SIJ zabezpečuje oběh teplonosné kapaliny, měření a regulování průtoku, uzavření, dodržování max. přetlaku a kontrolu solárního okruhu. Má tepelně-izolační obal a je určená k montáži na stěnu.

Technické parametry REGUSOL II:
Maximální přetlak: 600 kPa (6 bar)
Provozní přetlak: 70 kPa + hydrostatická výška systému (1m = 10kPa)při 20°C
Přetlak plynu expanzní nádoby: hydrostatická výška systému (1m = 10kPa)
Maximální provozní teplota: 120 °C
Pojistný ventil: 600 kPa (6 bar)
Průtokoměr: 2 – 15 l/min (odečítání na horní hraně plováku)
Připojení na primární okruh: Svěrné šroubení pro Cu tubky pr.22×1, resp. 18×1 mm
Oběhové čerpadlo Grundfos: UPS 25–60
– napájení: 230V/50Hz
– příkon 1.stupeň: 45 W
– příkon 2.stupeň: 65 W
– příkon 3.stupeň: 90 W
– max.dopravní výška: 6 m
– max. dopravované množství: 4,5 m3/h

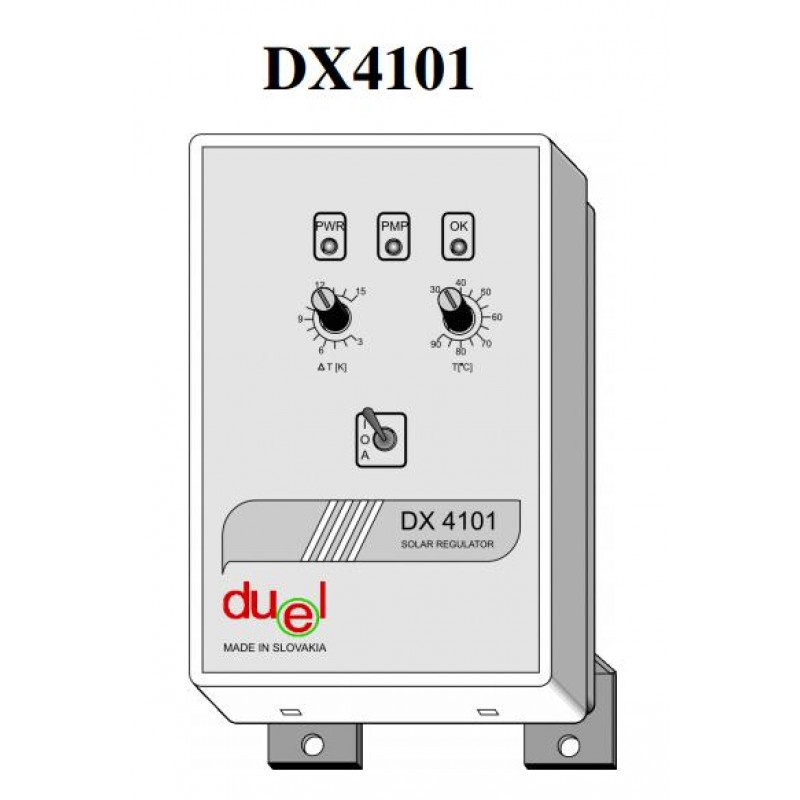

Solární regulátor DX4101
Solární regulátor teploty DX4101 je určený pro použití v jednoduchých systémech solárního ohřevu teplé vody, který se skládá ze sestavy solárních kolektorů, zásobníku teplé vody s výměníkem a oběhového čerpadla. Zaručuje automatickou regulaci ohřevu vody v zásobníku na požadovanou teplotu.

Technické parametry DX4101:
Napájecí napětí: 230V/50Hz
Maximální příkon: 230VA
Výstupní napětí na výstupech X: 230V/50Hz
Proudové zatížení na výstupech X: 1A(přepínací kontakt)
Rozměry regulátoru: 125×83×55 mm
Max.přetlkak teplonosné kapaliny: 600 kPa
Rozsah nastavení požadované teploty: T = +30 až +90°C
Rozsah nastavení teplotního spádu: T = 3 až 15 K
Jímka teplotního snímače: pro sensor pr. 6 mm
Teplotní hystereze regulace: 2 K
Časová hystereze regulace: 30 s
Přesnost měření: ±1,5°C
Snímače teploty S1, S2: 2 x DX1083

ILUSTRAČNÍ FOTO
