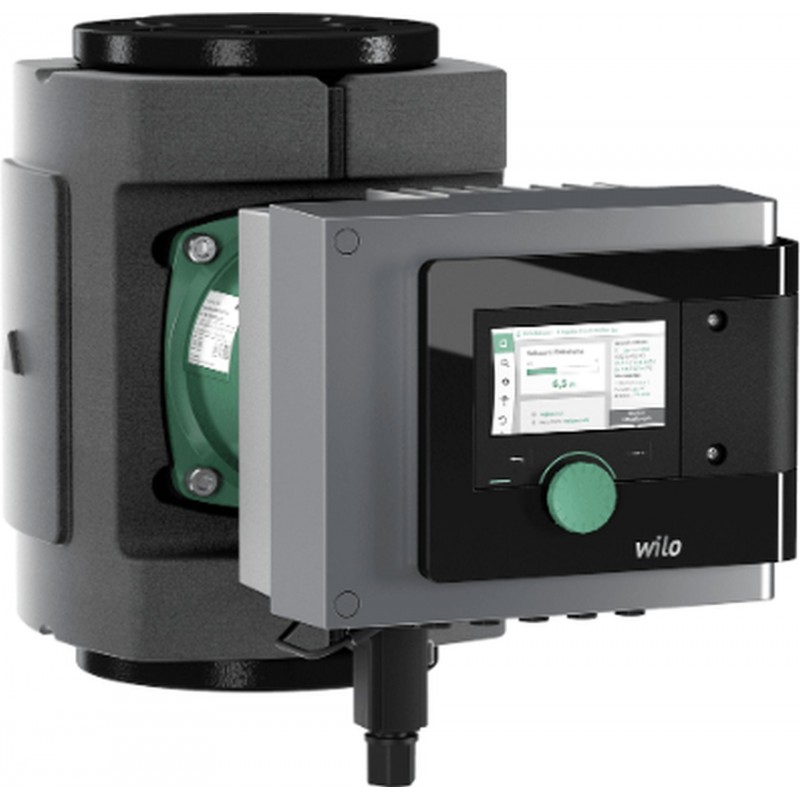

Wilo Stratos MAXO 40/0,5-4 PN6/10-R7 oběhové čerpadlo 2217949

Prémiové chytré oběhové čerpadlo Wilo-Stratos MAXO 40/0,5-4 PN6/10-R7 je vysoce účinné inline mokroběžné čerpadlo s ECM motorem a elektronickou regulací výkonu. Je vhodné pro topnou vodu, studenou vodu a směsi vody/glykolu v moderních otopných a chladicích soustavách. Index energetické účinnosti (EEI) se podle typu čerpadla obvykle pohybuje v rozsahu 0,17 až 0,19.

Výhody

• Prémiová verze inteligentního čerpadla Wilo-Stratos MAXO-R7.
• Vysoce účinný ECM motor s elektronickou regulací výkonu.
• Režim Wilo-Dynamic Adapt plus pro automatickou optimalizaci provozu.
• Široké možnosti regulace (teplota, teplotní rozdíl, diferenční tlak, konstantní průtok, PID).
• Vhodné pro topení i chlazení se směsí voda/glykol.
• Integrované funkce ochrany (No-Flow Stop, detekce chodu nasucho, ochrana motoru).
• Možnost měření tepla a chladu při použití doplňkových teplotních čidel.
• Profesionální řešení pro větší soustavy s DN 40 a konstrukční délkou 220 mm.

Technické údaje

• Použití: topná voda, studená voda, směsi vody/glykolu
• Max. provozní tlak (PN): 10 bar
• Dopravní výška H_max: 4,0 m
• Čerpací výkon Q_max: 15,5 m3/h
• Minimální výška přítoku při 50 °C: 3 m
• Minimální výška přítoku při 95 °C: 10 m
• Minimální výška přítoku při 110 °C: 16 m
• Teplota média: -10 °C až +90 °C
• Teplota okolí: -10 °C až +40 °C
• Přípojka potrubí sání: DN 40
• Přípojka potrubí výtlaku: DN 40
• Konstrukční délka: 220 mm
• Třída krytí: IPX4D

Regulační režimy a funkce

• Dynamic Adapt plus – permanentní automatické přizpůsobení výkonu bez zadání požadované hodnoty.
• Režimy regulace: T-const. (konstantní teplota), dT-const. (konstantní teplotní rozdíl), Q-const. (konstantní průtok), dp-c (konstantní diferenční tlak), dp-v (variabilní diferenční tlak), n-const. (konstantní otáčky), uživatelská regulace PID.
• Multi-Flow Adaptation – optimalizace čerpaného množství podávacího čerpadla při komunikaci s více čerpadly.
• No-Flow Stop – automatické vypnutí čerpadla při nulovém průtoku.
• Automatické, externí nebo manuální přepnutí ohřev / chlazení (s doplňkovým teplotním čidlem).
• Q-Limit – nastavení minimálního a maximálního čerpaného množství (Q_min, Q_max).
• Provozní režimy zdvojených čerpadel: paralelní provoz s optimalizací účinnosti, hlavní/záložní režim.
• Funkce odvzdušnění pro automatické odvětrávání komory rotoru.
• Automatický útlumový režim (s doplňkovým teplotním čidlem).
• Automatická odblokovací funkce a integrovaná plná ochrana motoru.
• Detekce chodu nasucho.

Zobrazení a ovládání

• Zobrazení regulačního režimu, požadované hodnoty a čerpaného množství.
• Zobrazení teploty média (s doplňkovým teplotním čidlem), příkonu a spotřeby elektrické energie.
• Zobrazení aktivních vlivů (např. STOP, No-Flow Stop).

Údaje o motoru

• Index energetické účinnosti (EEI): 0,19
• Síťová přípojka: 1~230 V ±10 %, 50/60 Hz
• Jmenovitý výkon P2: 99 W
• Min. otáčky n_min: 750 1/min
• Max. otáčky n_max: 2600 1/min
• Příkon P1 min: 7 W
• Příkon P1 max: 130 W
• Jmenovitý proud I_min: 0,11 A
• Jmenovitý proud I_max: 0,93 A
• Rušivé vyzařování: EN 61800-3:2004+A1:2012 / obytné prostředí (C1)
• Odolnost proti rušení: EN 61800-3:2004+A1:2012 / průmyslové prostředí (C2)
• Izolační třída: F
• Šroubení kabelu: 5 × M16×1,5

Rozsah dodávky

• Oběhové čerpadlo Wilo Stratos MAXO 40/0,5-4 PN6/10-R7

Obrázky se mohou lišit od originálního produktu/položky.
